Проект дома ПД-044Проект дома ПД-042

Проект дома ПД-043

Цена: 20 000 руб. Задайте вопрос

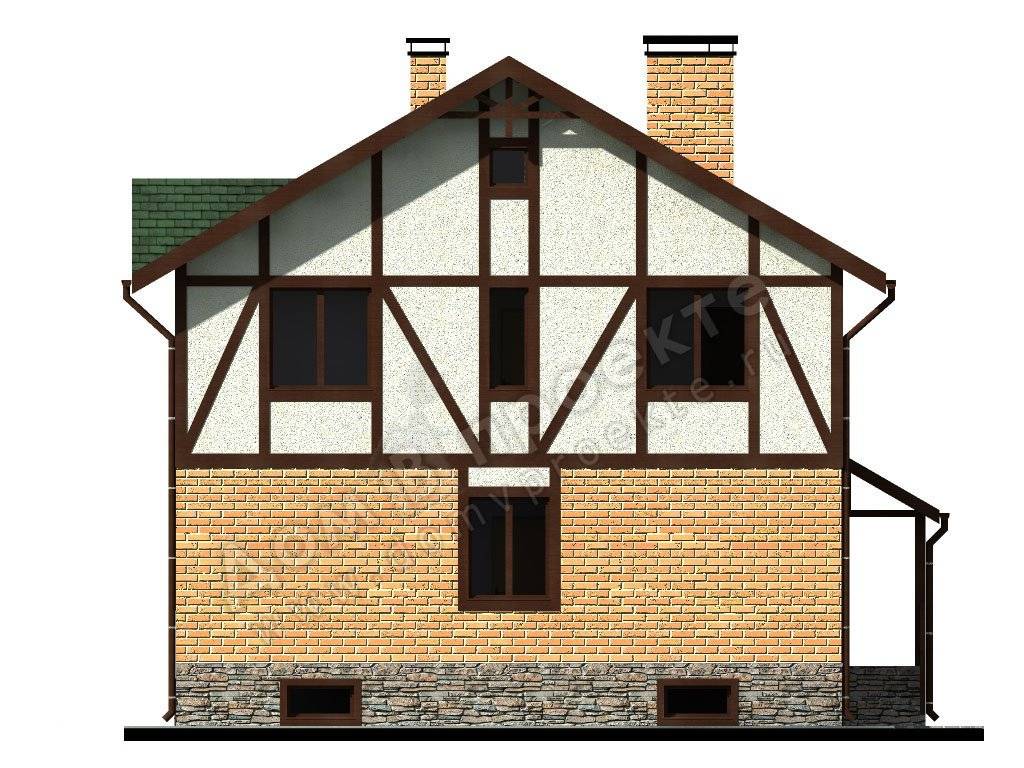

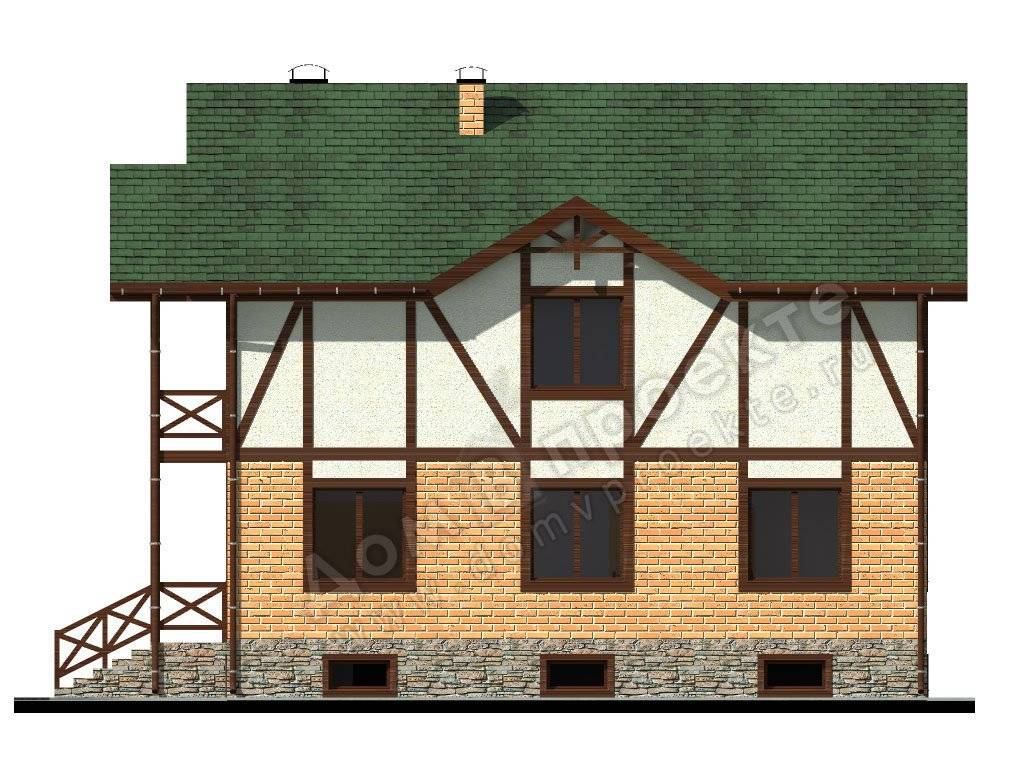

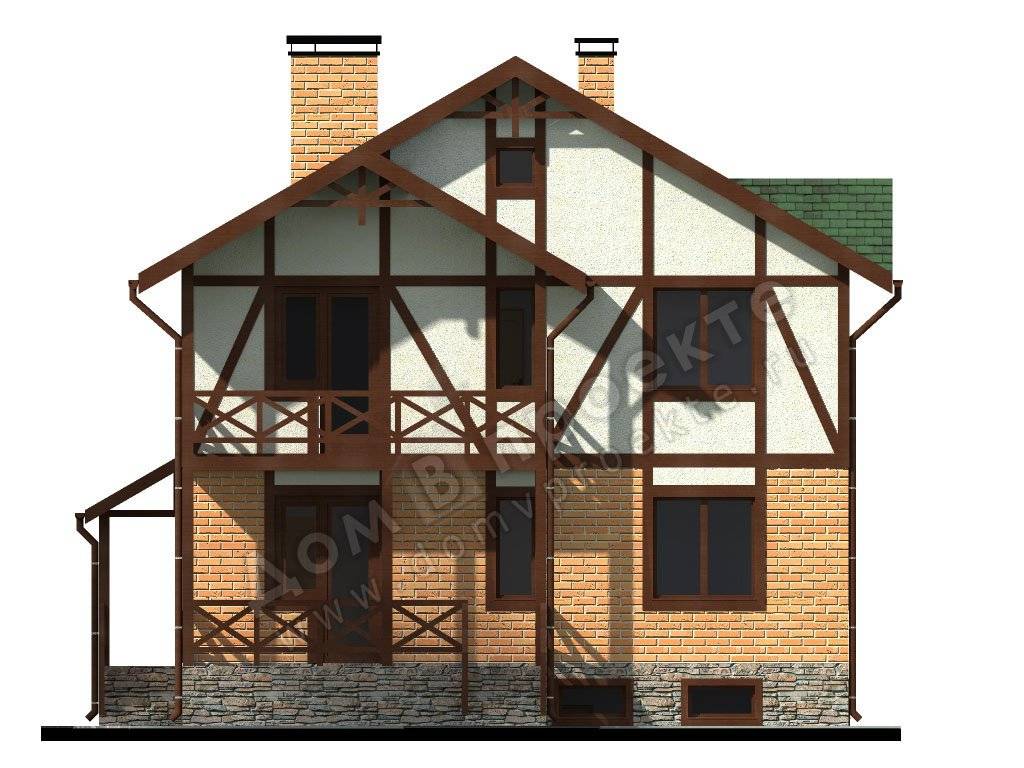

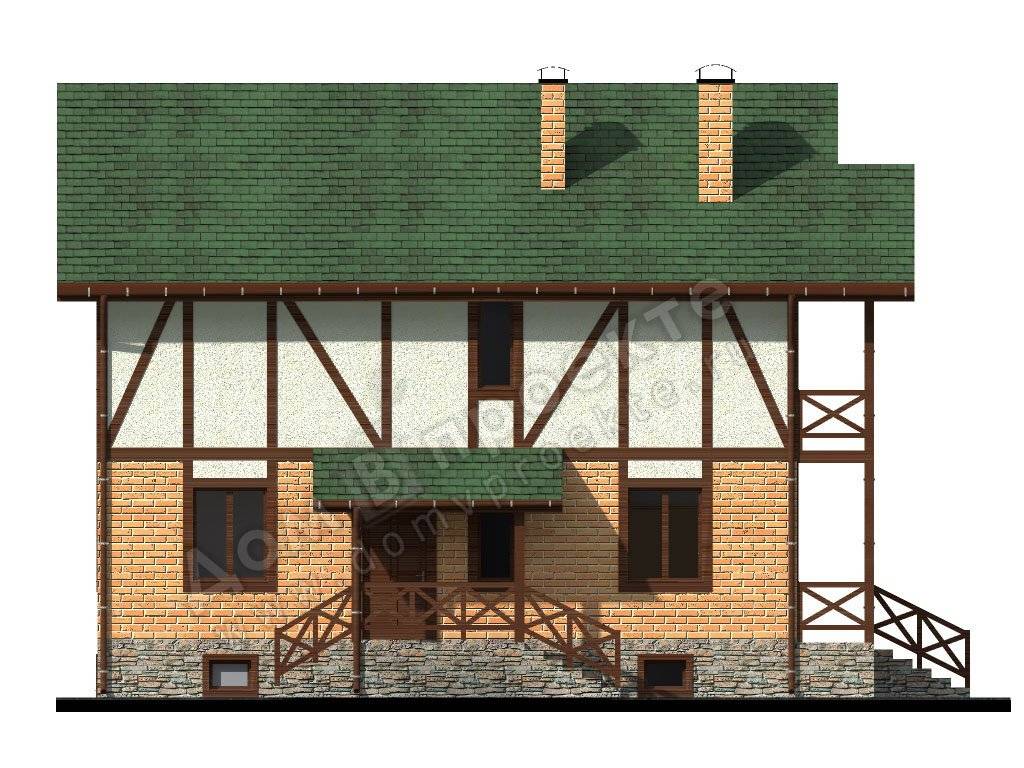

ПЕРСПЕКТИВЫ И ФАСАДЫ

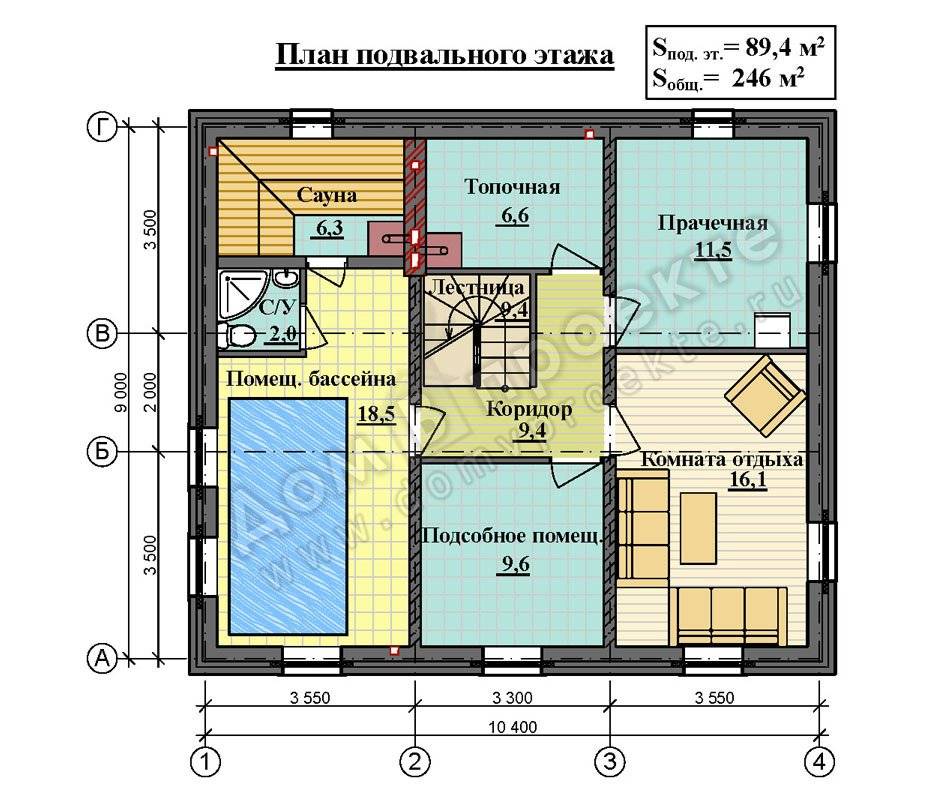

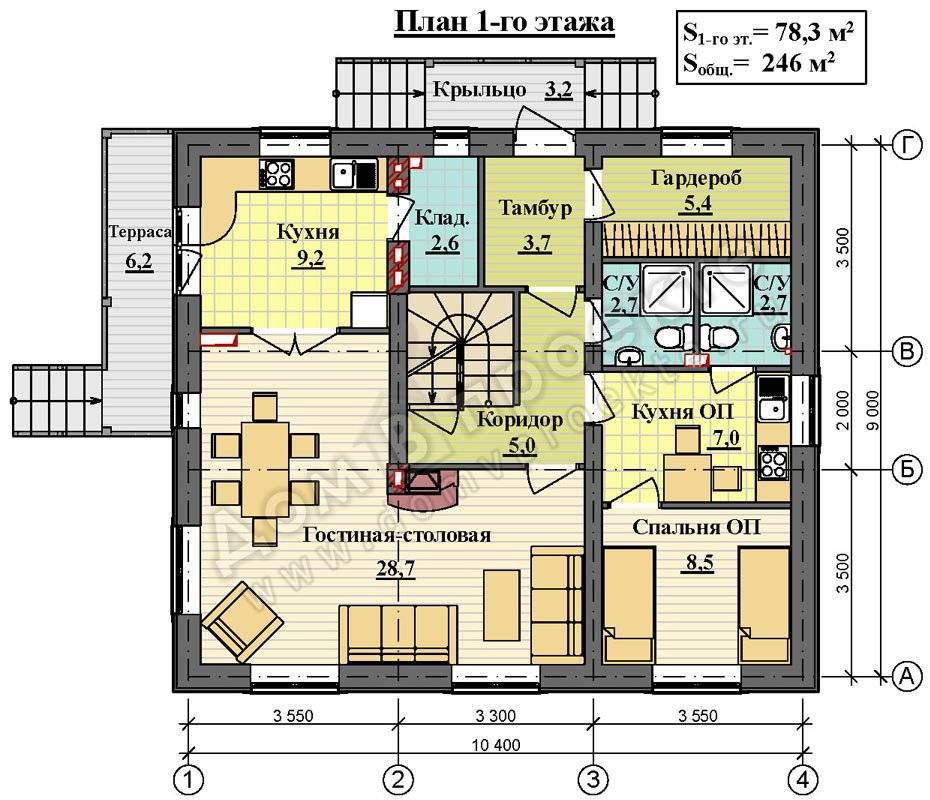

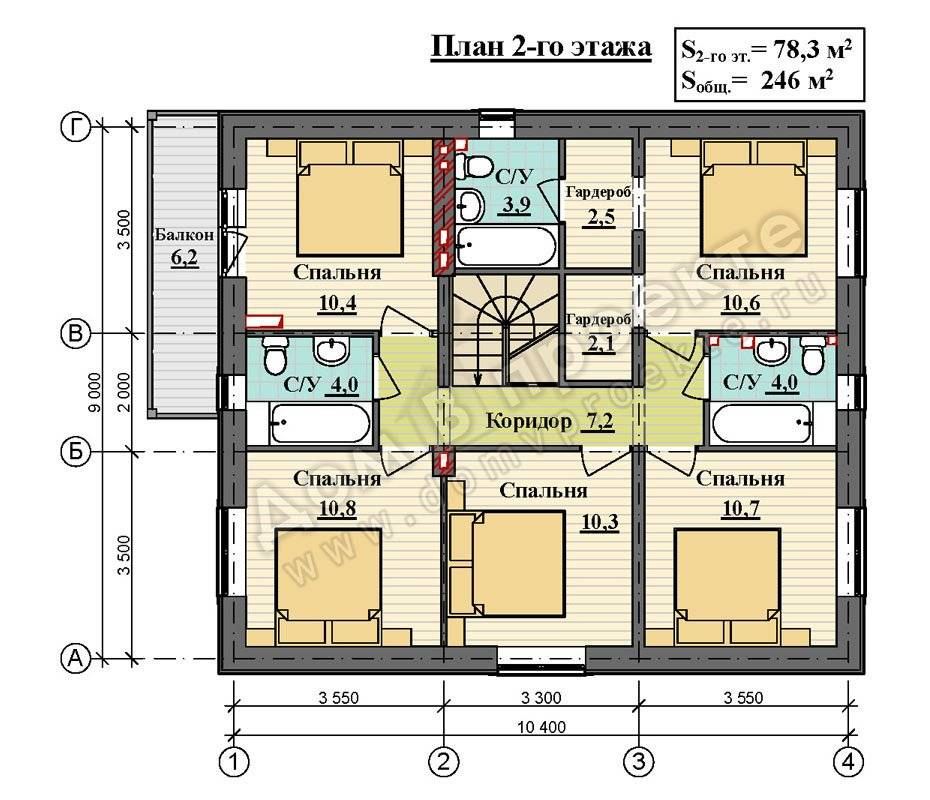

ПЛАНЫ ЭТАЖЕЙ



ОСНОВНЫЕ ПОКАЗАТЕЛИ ПО ПРОЕКТУ
Общая площадь 246 м2
Жилая площадь 111 м2
Площадь застройки 115 м2
Высота дома 8,7 м
Угол наклона кровли 30 гр.
ОСНОВНЫЕ КОНСТРУКЦИИ И МАТЕРИАЛЫ
Фундамент Монолитная ж/б плита толщиной 250 мм.
Стены наружные несущие

В подвальном этаже - монолитные ж/б толщиной - 250 мм с утеплением "Пеноплекс М-45" - 100 мм, снаружи пеноплекс защищен полнотелым керамическим кирпичом толщиной - 120 мм. Стены 1-го этажа - из ячеистых блоков HEBEL D600 толщиной - 400 мм с утеплением термопанелями из облицовочной клинкерной плитки под кирпич толщиной - 65 мм. Стены 2-го этажа - из ячеистых блоков HEBEL D600 толщиной - 400 мм с утеплением жесткими минераловатными плитами "Rockwool Венти Батсс" толщиной - 60 мм, снаружи фасадная штукатурка по сетке - 5мм.

Стены внутренние несущие и перегородки Несущие стены подвала - монолитные ж/б толщиной - 250 мм. 1-го этажа - из ячеистых блоков HEBEL D600 толщиной - 300 мм. 2-го этажа - из ячеистых блоков HEBEL D600 толщиной - 200 мм. Перегородки - пазогребневые блоки толщиной - 100 мм.
Перекрытия Над подвальным этажом - монолитное ж/б толщиной - 150 мм. Над первым этажом - сборные ж/б плиты толщиной - 220 мм. Над вторым этажом - деревянное каркасное толщиной - 250 мм.
Кровля Гибкая черепица TEGOLA.
АННОТАЦИЯ
Проект 2-х этажного жилого дома с подвальным этажом. Выполнен из ячеистых блоков и монолит. ж/б.
Разработаны альбомы:
"Архитектурные Решения" (АР) - 15 листов форматов А3 и A2.
"Конструкции железобетонные" (КЖ) - 16 листов форматов А3 и А4.
"Конструкции междуэтажных перекрытий и кровли" (КР) - 14 листов форматов А3 и А4.
"Отопление и вентиляция" (ОВ) - 20 листов формата А3.

"Водоснабжение и канализация" (ВК) - 16 листов формата А3.

Проект ДОСТУПЕН ДЛЯ СКАЧИВАНИЯ!

 Вы можете посмотреть проект перед покупкой и скачиванием!

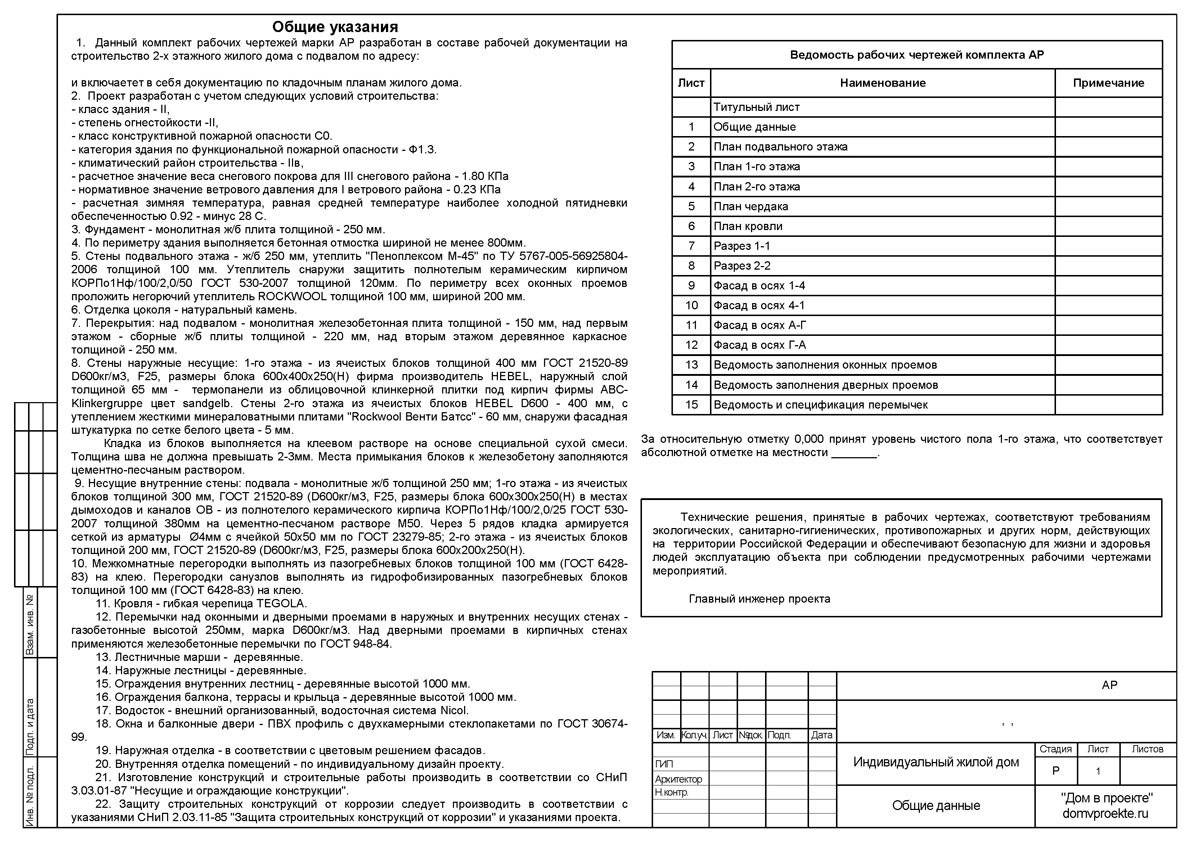

  • Альбом "Архитектурные решения" (АР). Состав альбома АР:
  • Вместе с альбомом АР вы получите альбом "3D Визуализация"

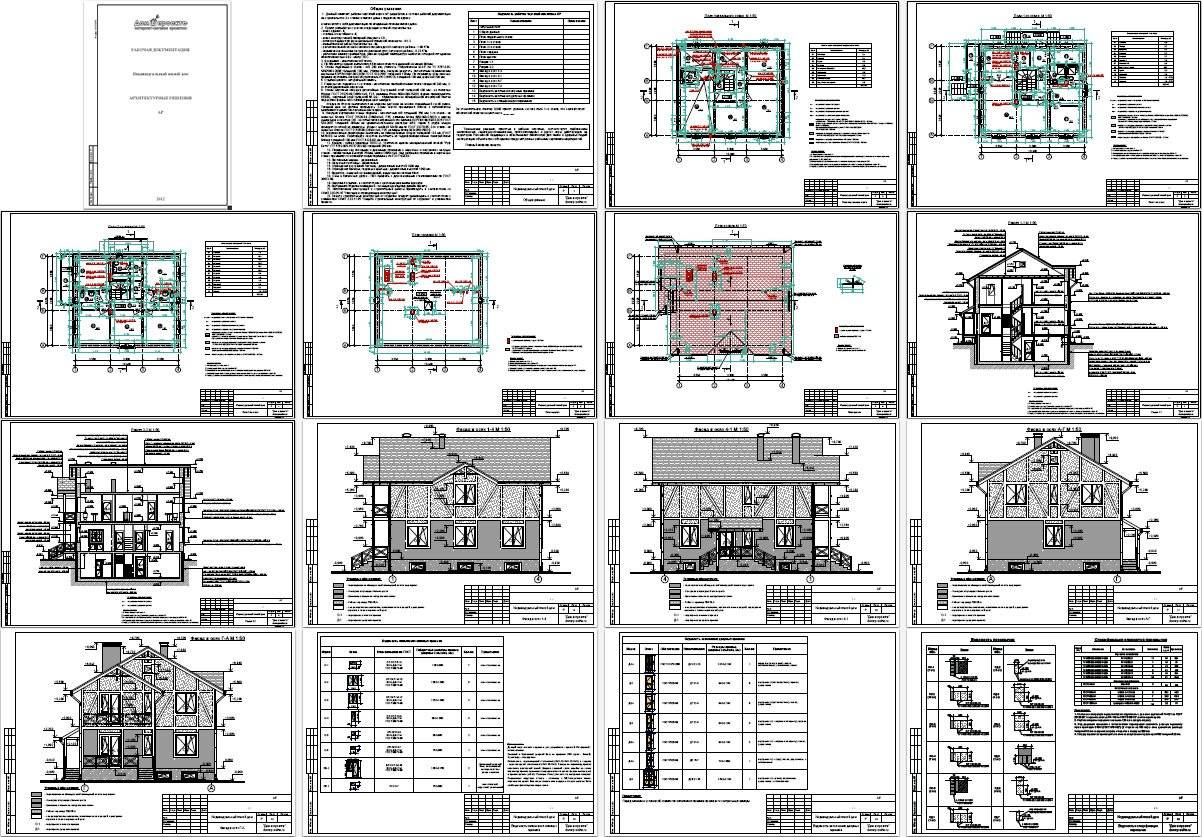

Все листы альбома АР:

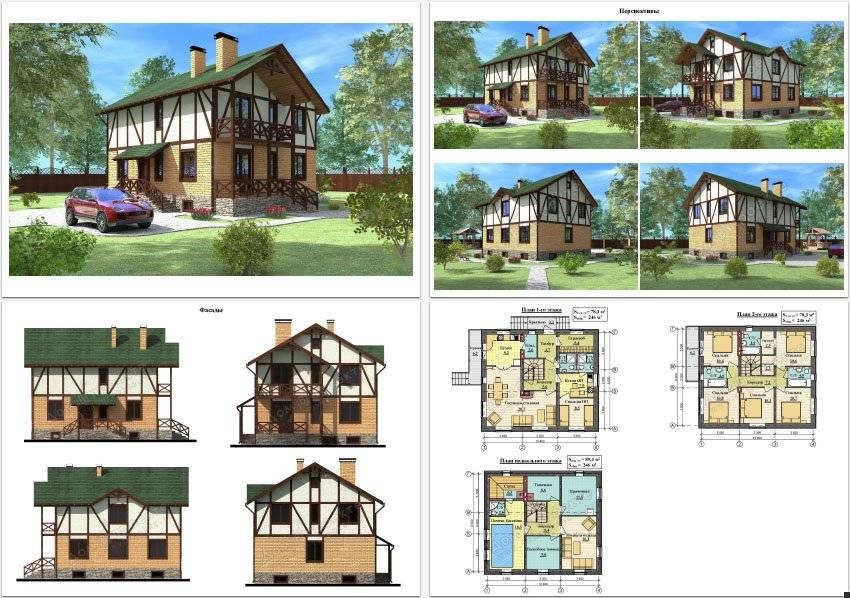

 3D Визуализация:
  • Альбом "Конструкции железобетонные" (КЖ). Состав альбома КЖ:
  • Альбом "Конструкции междуэтажных перекрытий и кровли" (КР). Состав альбома КР:

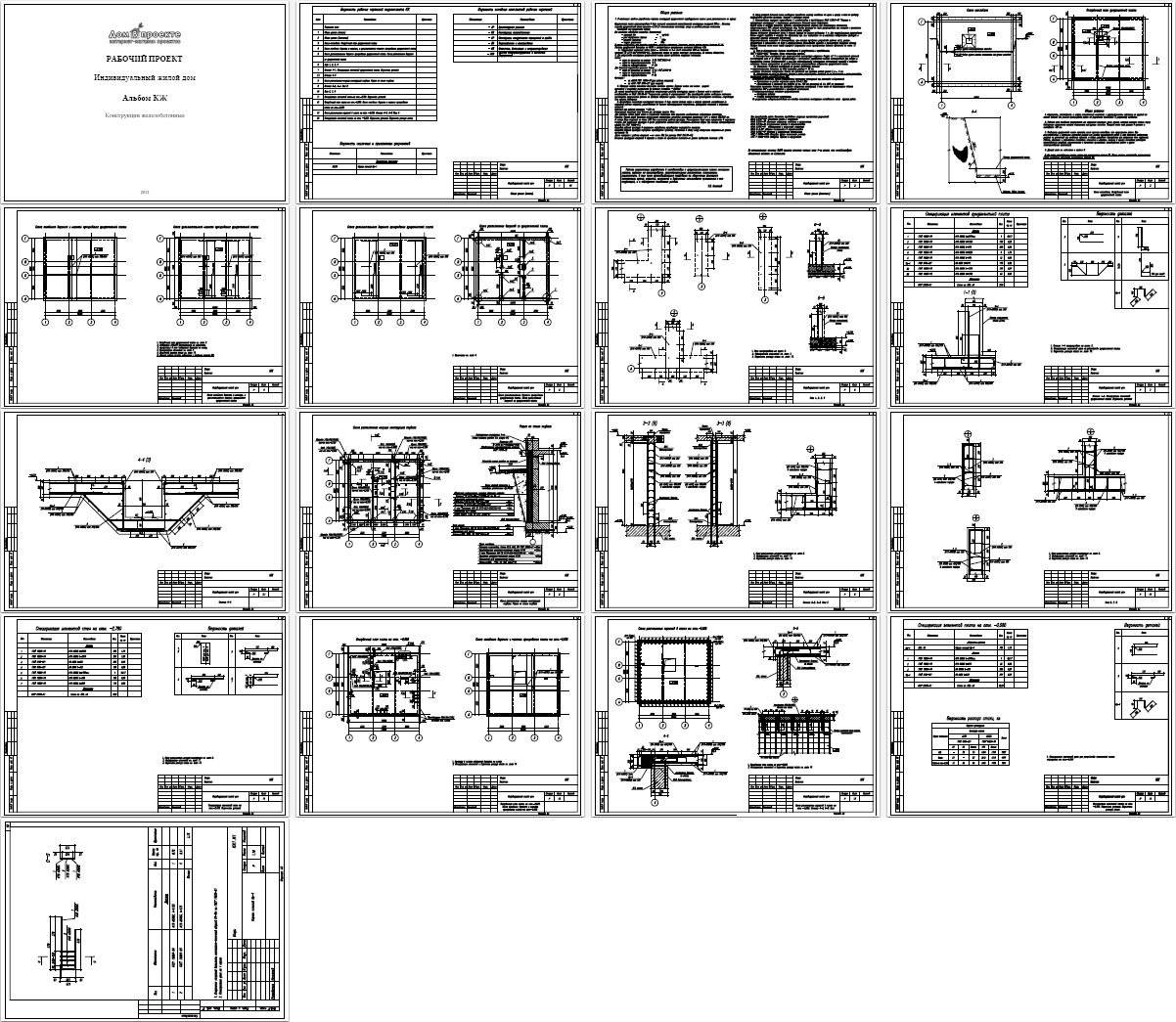

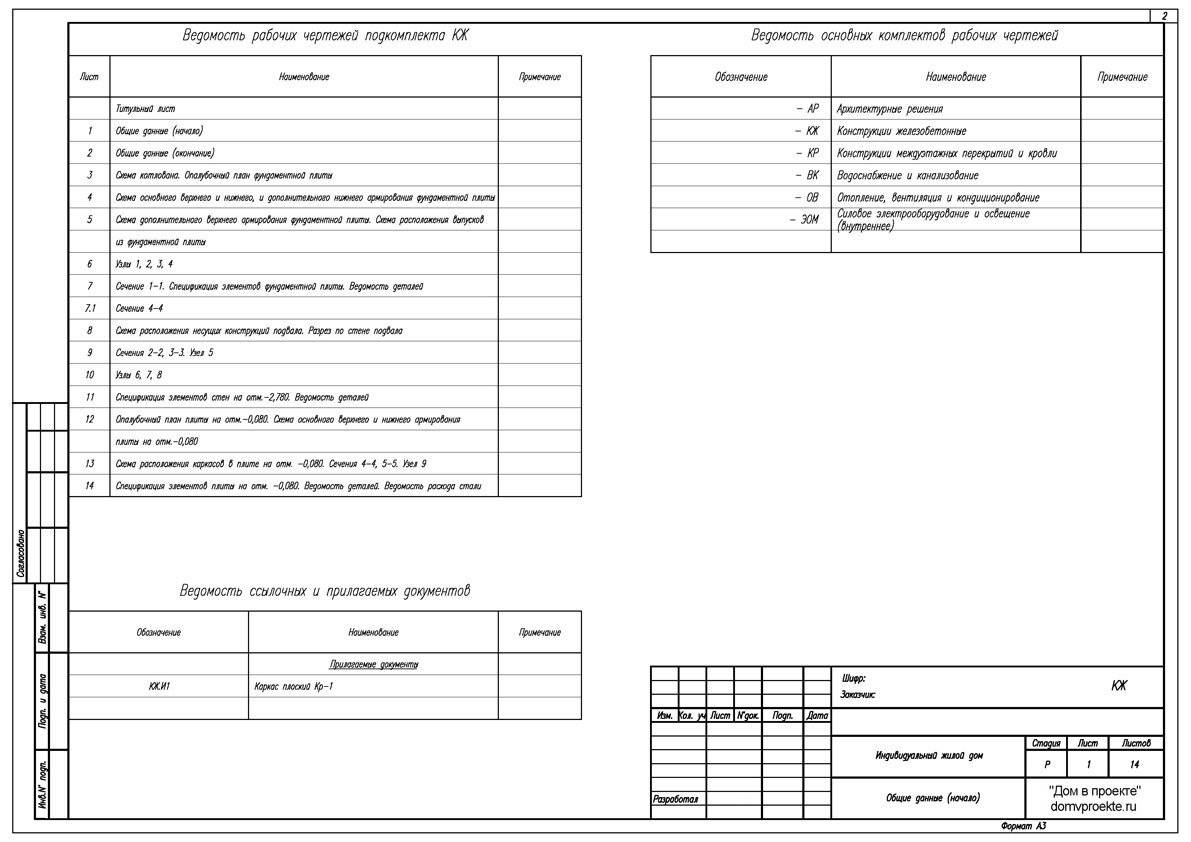

Все листы альбома КЖ:

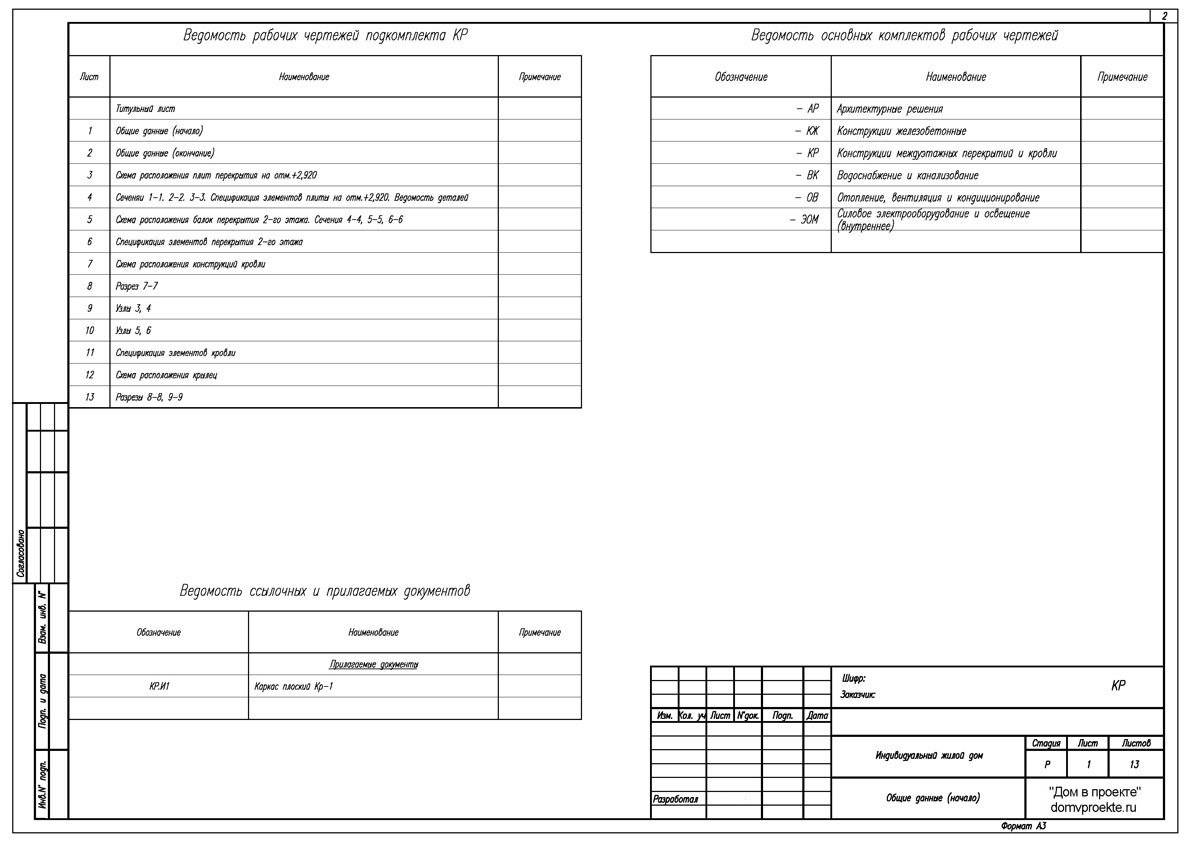

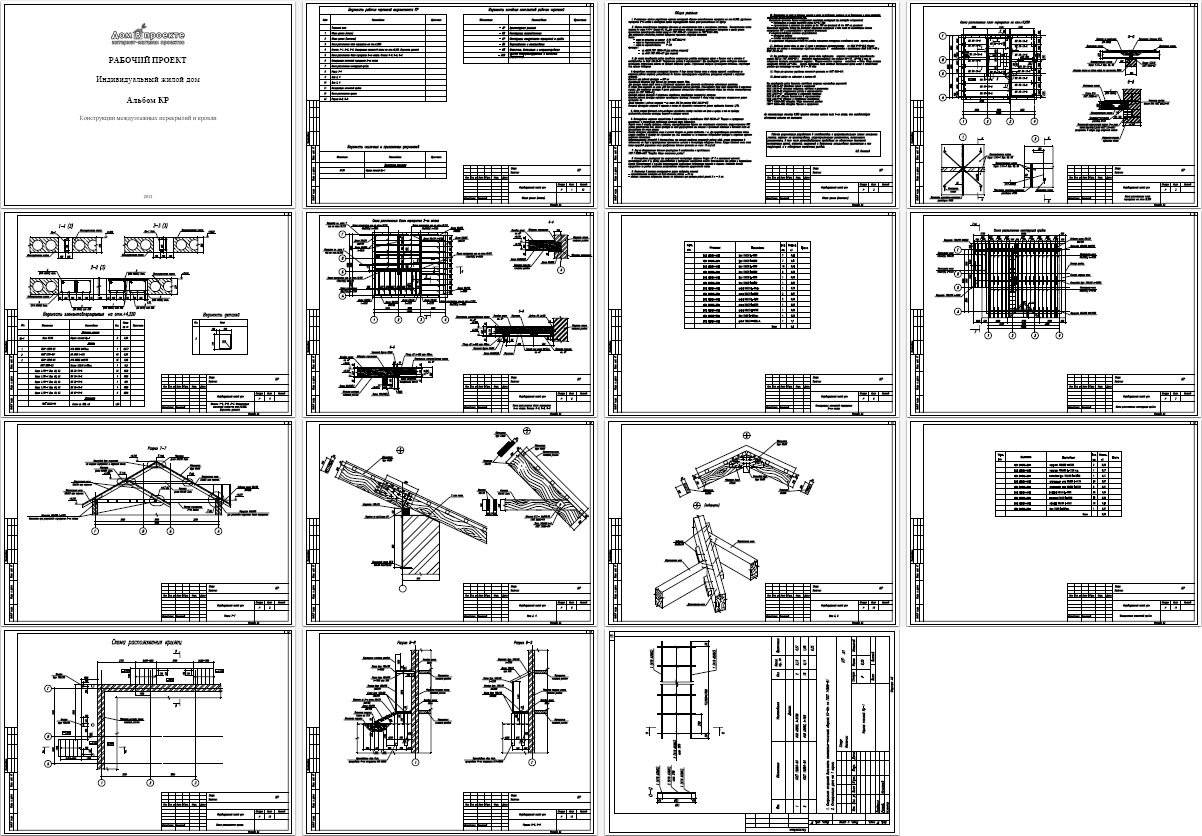

Все листы альбома КР:

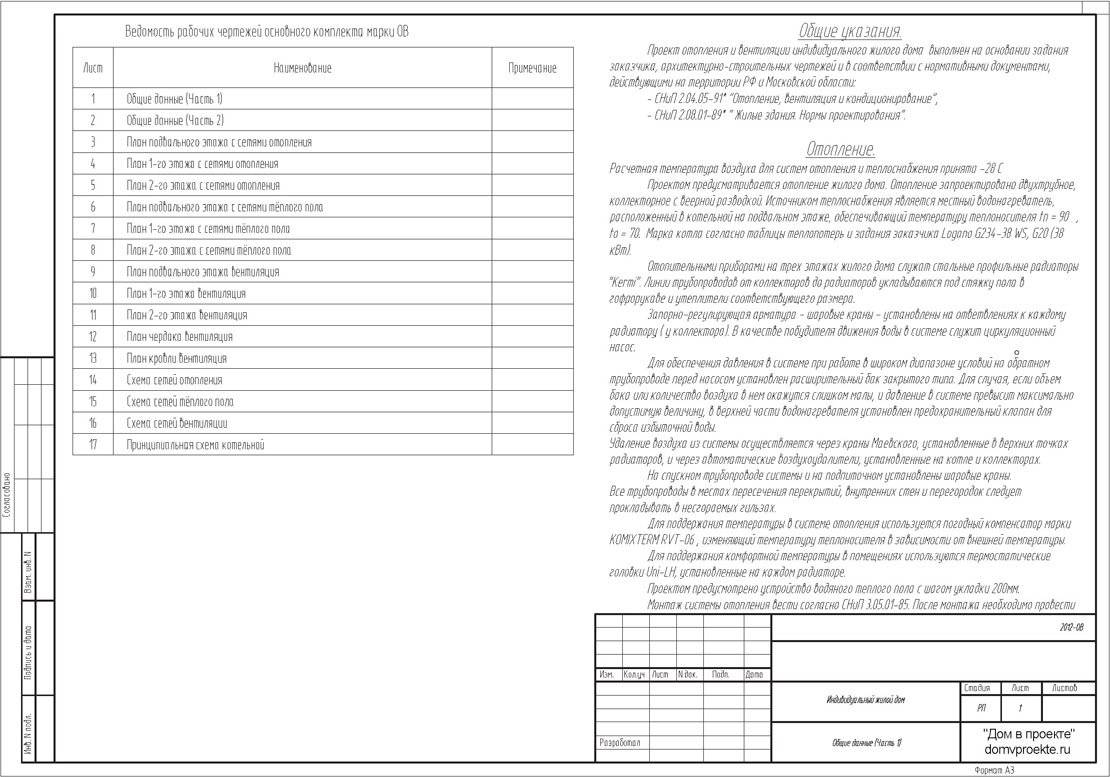

  • Альбом "Отопление и вентиляция" (ОВ). Состав альбома ОВ:

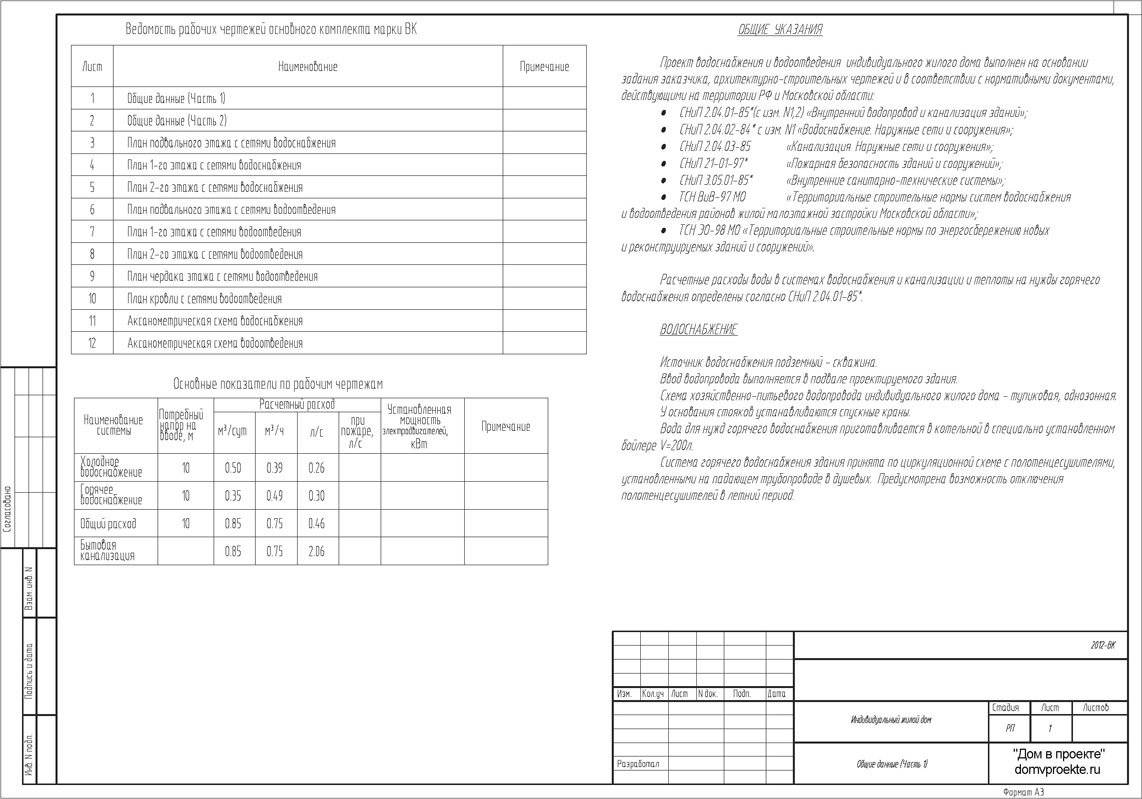

  • Альбом "Водоснабжение и канализация" (ВК). Состав альбома ВК:

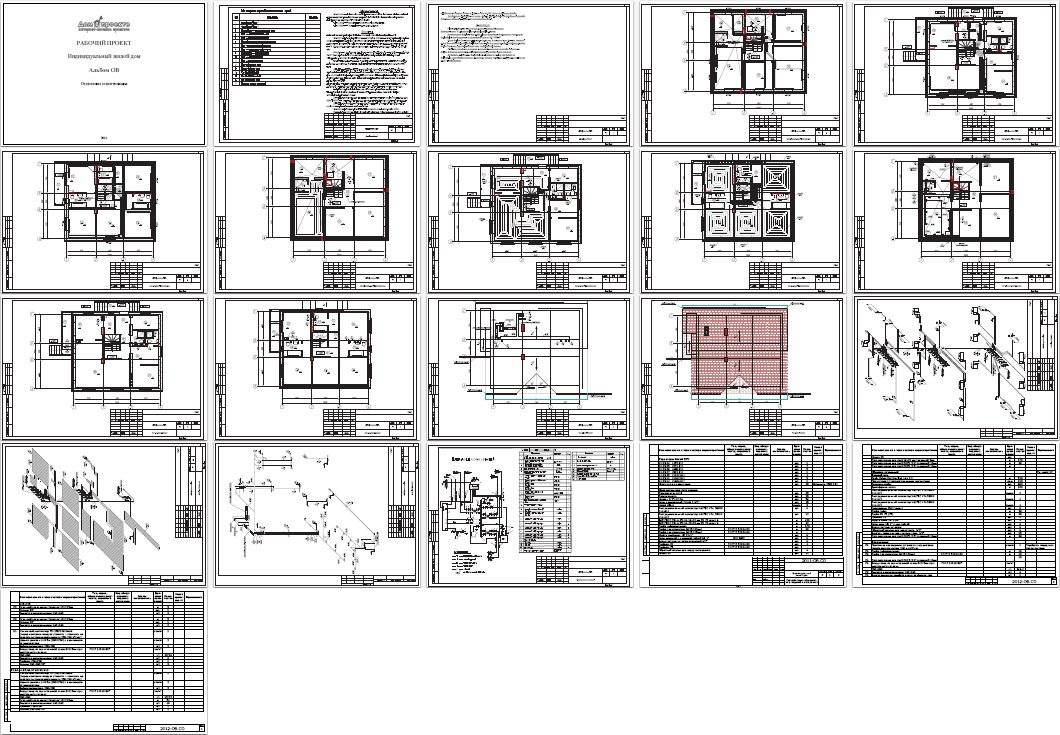

Все листы альбома ОВ:

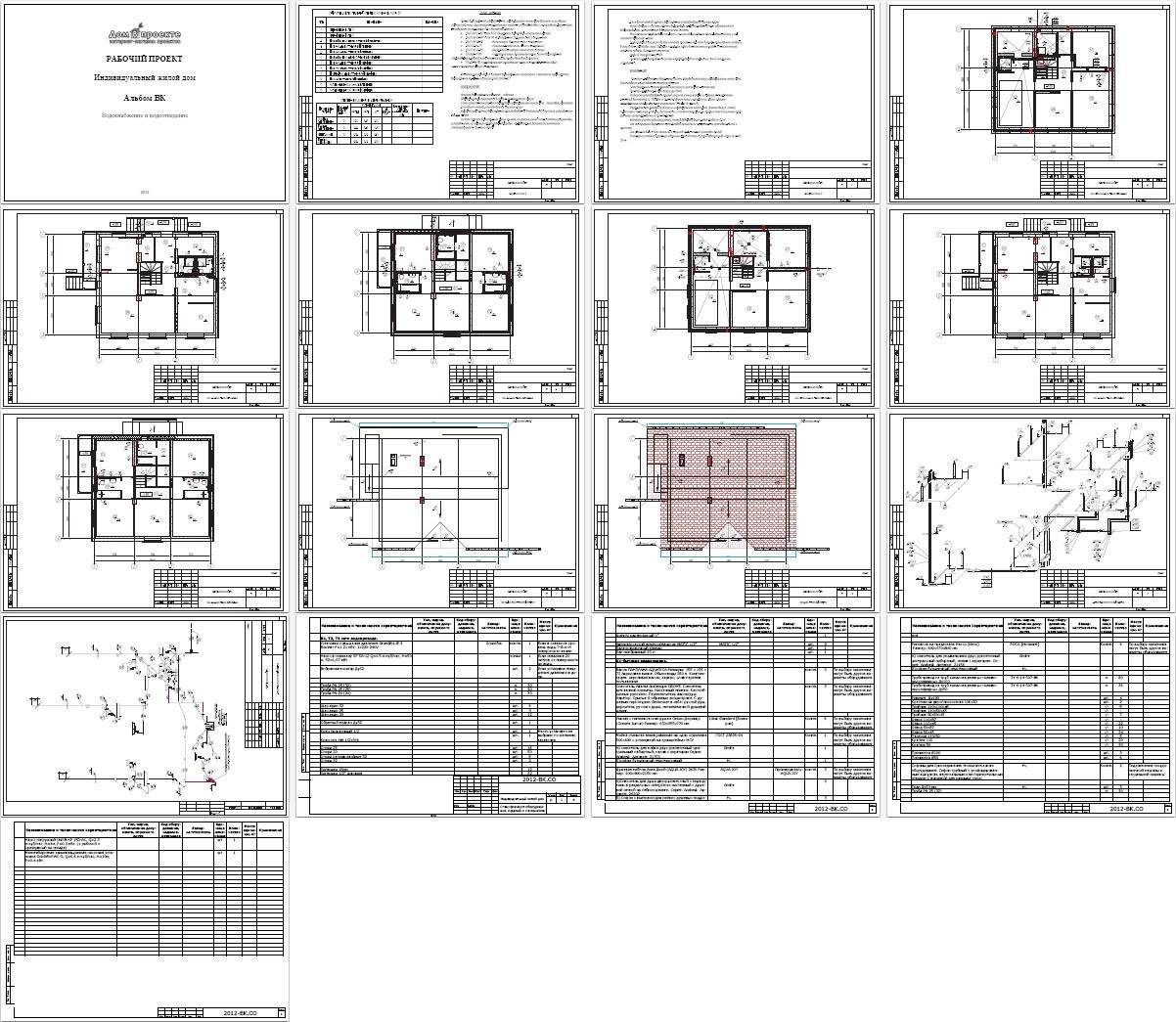

Все листы альбома ВК:
Посмотреть возможные >> Способы оплаты

После оплаты проекта автоматически Вам на почту отправляется письмо с ссылкой на скачивание проектной документации. Перейдите по этой ссылке в раздел закачек нашего сайта и скачайте файлы (*.pdf) проекта. Формат листов для печати - А4, A3 и A2, печатать можно любое количество экземпляров.

Покупая проект в нашем магазине, вы принимаете >> Условия предоставления услуг


Задайте вопрос

Проект дома ПД-043 Разделы КЖ и КР 20 000 руб.

Проект дома ПД-043 Раздел АР 20 000 руб.

Проект дома ПД-043 Разделы ОВ и ВК 20 000 руб.
